پل دیود چیست و چگونه کار میکند؟
پل دیودی یک عنصر الکترونیکی است که 4 دیود سیلیکونی دارد و این دیودها در یک ساختار مرتب شده در قالب یک پل قرار گرفتهاند. تبدیل جریان متناوب به جریان مستقیم مهمترین وظیفه پلهای دیودی است؛ بنابراین زمانی که جریان متناوب وارد این قطعه میشود، دیودهای مثبت به سمت دیودهای منفی رفته و ولتاژ مثبت را تولید و دیودهای منفی به سمت دیودهای مثبت رفته و ولتاژ منفی را تولید میکنند. در مدارهای برقی علاوه بر پل دیودی، تجهیزاتی مانند بانک خازنی نیز وجود دارند که برای بهبود کیفیت برق و کاهش تلفات انرژی به کار میروند. اگر بخواهید بدانید بانک خازنی چیست، باید گفت که این مجموعهای از خازنها است که توان راکتیو را جبران کرده و کارایی سیستم را افزایش میدهد.
این فرایند باعث میشود تا جریان متناوب به جریان مستقیم تبدیل شود. در بسیاری از دستگاهها و مدارهای الکترونیکی از جمله روشنایی LED، تقویت کنندههای صوتی، مدارهای تنظیم ولتاژ و مدارهای دیگر که نیاز به تبدیل جریان متناوب به جریان مستقیم دارند، از پلهای دیودی استفاده میشود.
نحوه عملکرد پل دیود به این صورت است که یکسوساز از پایه ورودی خود یک موج سینوسی کامل را دریافت میکند و تنها اجازه میدهد که نیم سیکل مثبت عبور کند. از طرف دیگر، نیم سیکل منفی به نیم سیکل مثبت موج سینوسی را مبدل میسازد؛ بنابراین یک سر پل دیود همیشه منفی و سر دیگر آن همیشه مثبت است و در خروجی پل دیود همواره بینهایت نیم سیکل مثبت وجود دارد. به بیان دیگر، جهت جریان خروجی همیشه ثابت است، یعنی جریان مستقیم DC تولید شده است.
برای خواندن مشخصات پل دیود لازم است بدانید که ترتیب و نحوه نام گذاری پایههای پل دیودی چگونه است؟ معمولا نامگذاری پایههای پل دیود به صورت D3،D2،D1 و D4 است. در بیشتر موارد پایههای D1 و D2 پل دیودی به عنوان ورودی مدار و پایههای D3و D4 به عنوان خروجی مدار مورد استفاده قرار میگیرند. دو پایه ورودی در مدار پل دیود به دیودهای D1 و D2 متصل شده و دو پایه خروجی از دیودهای D3 و D4 خارج میشوند. با این وجود، بهتر است قبل از اینکه بخواهید از پل دیود استفاده نمایید، دیتاشیت آن را مطالعه کنید و به بررسی دقیق ترتیب و نامگذاری پایههای آن بپردازید.
با انواع متنوع پل دیود بیشتر آشنا شوید
از نظر تعداد فاز و ساختار فیزیکی، انواع پل دیود به مدلهای زیر تقسیم بندی میشود:
انواع پل دیود از لحاظ تعداد فاز
- پل دیود مدل تک فاز: یکی از متداولترین مدلهای پل دیود، نوع تک فاز آن است که به منظور تبدیل جریان متناوب تک فاز به جریان متناوب مستقیم مورد استفاده قرار میگیرد. کاربرد پل دیودی تک فاز بیشتر در دستگاههای الکترونیکی خانگی و صنعتی کوچک است. در کنار این قطعات، اگر بخواهید بدانید رله دیفرانسیل چیست، میتوانید با کاربردها و اهمیت آن در ایمنی سیستمهای الکتریکی بیشتر آشنا شوید.
- پل دیود مدل سه فاز: برای تبدیل جریان متناوب سه فاز به جریان مستقیم از پل دیود سه فاز استفاده میشود و کاربرد این مدل بیشتر در صنایع پرقدرت مثل تجهیزات جوشکاری و موتورهای الکتریکی بزرگ است.
انواع پل دیود از لحاظ ساختار فیزیکی
- پل دیود مدل شانهای: این مدل از پلهای دیود دارای پایداری حرارتی بهتر و توان تحمل جریان بالاتر هستند و باعث کاهش افت ولتاژ میشوند.
- پل دیود مدل گرد: مقاومت مکانیکی بالا، قابلیت استفاده در فرکانسهای بالا و ابعاد کوچک از جمله ویژگیهای پل دیود گرد است.
- پل دیود مدل مربعی: یکی از انواع پرکاربرد پلهای دیود، مدل مربعی آنها است که بیشتر در تجهیزات الکترونیکی خانگی مثل لوازم صوتی، تلویزیون و رایانه مورد استفاده قرار میگیرد.
- پل دیود مدل آی سی: این مدل که در قالب یک آی سی تولید میشود، ابعاد بسیار کوچکی دارد و به راحتی در مدارهای چاپی SMD قرار میگیرد. قابلیت اطمینان بالا مزیت مهم استفاده از پلهای دیود آی سی است.
پل دیود چگونه نصب میشود؟

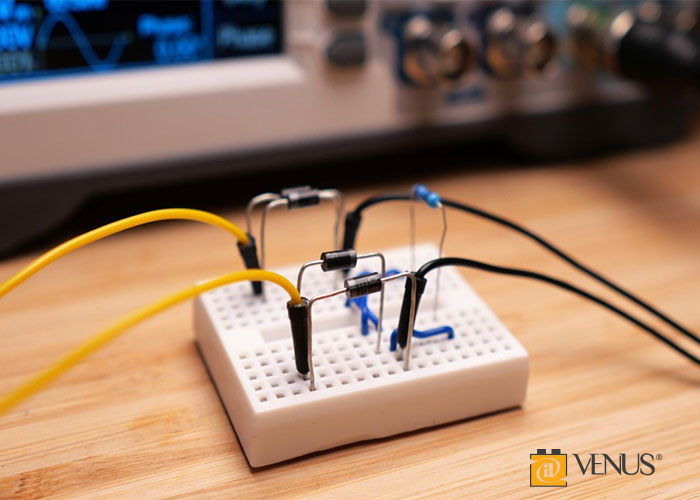

نحوه نصب پل دیود نیاز به دقت زیادی دارد؛ چرا که در صورت بروز هرگونه اختلال در هنگام نصب آن، عملکرد صحیح مدار دچار مشکل میشود. برای نصب پل دیود در ابتدا لازم است به پایههای پل توجه کنید. پلهای دیود دارای 4 پایه هستند که دو تای آنها برای جریان ورودی و دوتای دیگر برای جریان خروجی استفاده میشوند. پایههای ورودی پل دیود را باید به منبع تغذیه AC و پایههای خروجی آن را به مدار DC متصل کنید.
در هنگام نصب پل دیودی باید توجه داشته باشید که حتما اتصال قطبهای مثبت و منفی به درستی انجام شده باشد تا مشکلی به وجود نیاید. بعد از اینکه پایههای پل دیودی را به درستی متصل نموده و قطبها را شناسایی کردید، جریان AC وارد شده و به وسیله پل دیود به جریان DC تبدیل میشود. برای اینکه از نحوه نصب پل دیود مطمئن شوید، بهتر است بعد از بستن پل حتما آن را تست نمایید. در کنار این مراحل، توجه به تجهیزات جانبی مانند گلند کابل نیز اهمیت دارد. اگر کنجکاوید بدانید گلند کابل چیست، این قطعه برای محافظت از کابلها در برابر فشار، رطوبت و سایر عوامل محیطی به کار میرود.
هنگام نصب پل دیودی لازم است به چه نکاتی توجه کنیم؟
برای اینکه عملکرد صحیح مدار تضمین شود، لازم است هنگام نصب پل دیودی به نکاتی که در ادامه آنها را برایتان بازگو میکنیم، توجه نمایید:
- اتصال صحیح پایهها: هنگام نصب پل دیود، مهمترین نکته اتصال صحیح پایههای ورودی و خروجی آن است؛ چرا که اگر این پایهها به درستی متصل نشده باشند، پل دیودی قادر به تبدیل جریان نخواهد بود و عملکرد درستی را از خود نشان نمیدهد. بنابراین، یادتان باشد که پایههای ورودی به منبع تغذیه AC و پایههای خروجی را به مدار DC وصل کنید.
- رعایت جهت گیری دیودها: در پل دیودی، دیودهایی وجود دارند که باید به درستی جهت گیری شوند. هر کدام از دیودهای پل دیودی دارای یک قطب مثبت و یک قطب منفی هستند که جهت جریان آنها باید مطابق با طراحی مدار انجام شود، بنابراین توجه نکردن به جهت گیری دیودها در هنگام نصب پل دیودی میتواند باعث خرابی دستگاه و ایجاد مشکلات متعدد در مدار شود.
- استفاده از خنک کننده: گاهی اوقات هنگام کار، ممکن است پل دیودی دمای بالایی پیدا کند. در این حالت، بهتر است برای اینکه نصب پل دیودی به درستی انجام شود، برای جلوگیری از آسیب به قطعه از یک خنک کننده استفاده نمایید.
- آزمایش بعد از نصب: به عنوان آخرین نکته در خصوص نحوه نصب پل دیود لازم است بعد از نصب حتما عملکرد آن بررسی شود. برای اندازه گیری جریان خروجی از پل دیود میتوانید از یک ولت متر استفاده کنید تا مطمئن شوید که نصب به درستی انجام شده و مدار کامل است.
چرا پل دیودی میسوزد؟

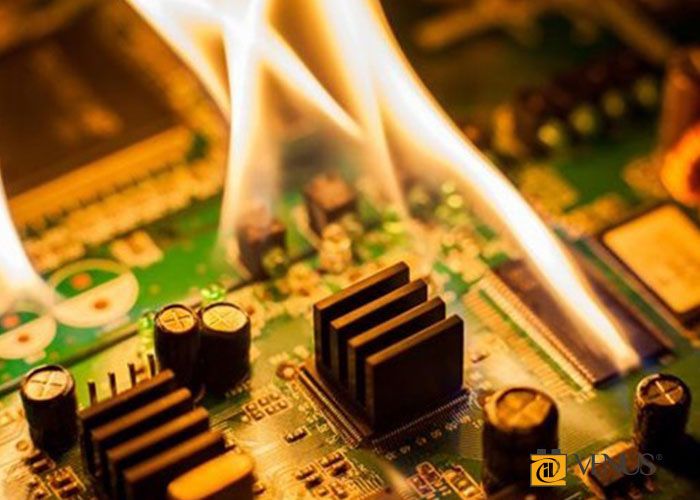

یکی از مشکلات رایجی که ممکن است در مدارهای الکترونیکی اتفاق بیفتد، سوختن پل دیودی است. از این رو، دغدغه مهم افرادی که با این قطعه کار میکنند این است که علت سوختن پل دیود چیست؟ در پاسخ به این سوال لازم است بدانید که اولین دلیل مربوط به استفاده از پل دیود با آمپراژ پایین میشود، بنابراین اگر پل دیود نتواند جریان مدار را تحمل کند، به سرعت گرم شده و در نهایت میسوزد.
خرابی خازن نیز یکی دیگر از مواردی است که به عنوان علت سوختن پل دیود میتوان به آن اشاره نمود. چرا که در این شرایط، خازن با ایجاد جریانهای گذرا به پل دیودی آسیب وارد میکند. البته علاوه بر این موارد، استفاده از قطعات بیکیفیت و تقلبی هم میتواند در عملکرد نادرست و خرابی زود هنگام پل دیودی نقش داشته و باعث سوختن آن شود.
با توجه به مطالب بیان شده و در پاسخ به این سوال که پل دیود چیست؟ دانستید که این قطعه به عنوان یک عنصر مهم در دنیای الکترونیک، نقش مهمی در تبدیل جریان متناوب به جریان مستقیم دارد.
پل دیودی به دلیل کاربردهای فراوانی که دارد در بسیاری از دستگاههای الکترونیکی استفاده میشود. برای انتخاب بهترین پل دیود لازم است مواردی مانند توان، تحمل دما یا جریان مستقیم و معکوس را در نظر بگیرید و با خواندن مشخصات پل دیود مورد نظر، نمونه مناسب را خریداری نمایید.
