ترایاک چیست؟ نحوه عملکرد و کاربرد TRIAC

ترایاک چیست؟

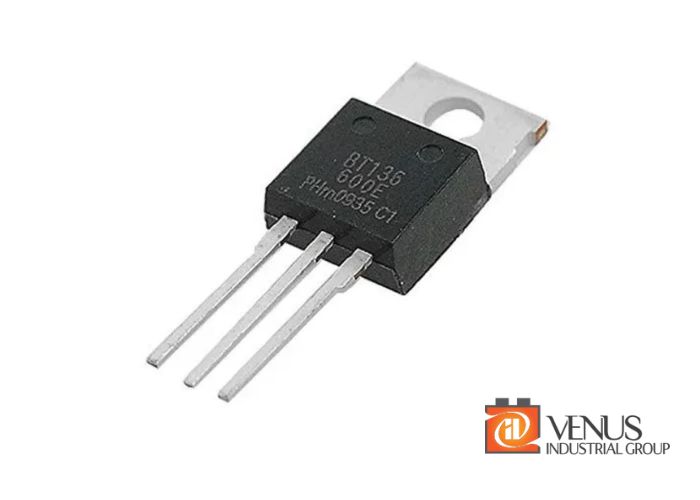

ترایاک (به انگلیسی: TRIAC، مخفف Triode for Alternating Current) یک قطعه نیمه‌هادی سه‌پایه است که برای کنترل جریان متناوب (AC) در مدارهای الکترونیکی استفاده می‌شود. این قطعه جریان الکتریکی را در هر دو جهت عبور می‌دهد، به‌طوری‌که با اعمال ولتاژ مثبت یا منفی به پایه گیت (G)، ترایاک فعال شده و جریان بین دو ترمینال اصلی (MT1 و MT2) برقرار می‌شود.

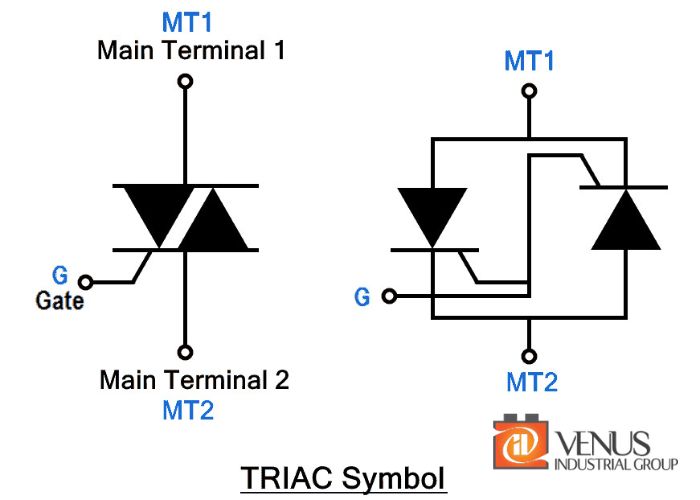

ترایاک‌ها به دلیل قابلیت هدایت دوطرفه، در کاربردهایی مانند کنترل روشنایی (دیمرها)، تنظیم سرعت موتورهای AC و سیستم‌های گرمایشی مورد استفاده قرار می‌گیرند. این قطعه معادل دو تریستور است که به‌صورت موازی معکوس به یکدیگر متصل شده‌اند و یک گیت مشترک دارند که این ویژگی امکان کنترل جریان در هر دو نیم‌سیکل موج AC را فراهم می‌کند.

اگر میخواهید بدانید سوئیچ صنعتی چیست و چه کاربردی دارد مقاله سوئیچ صنعتی چیست را از دست ندهید.

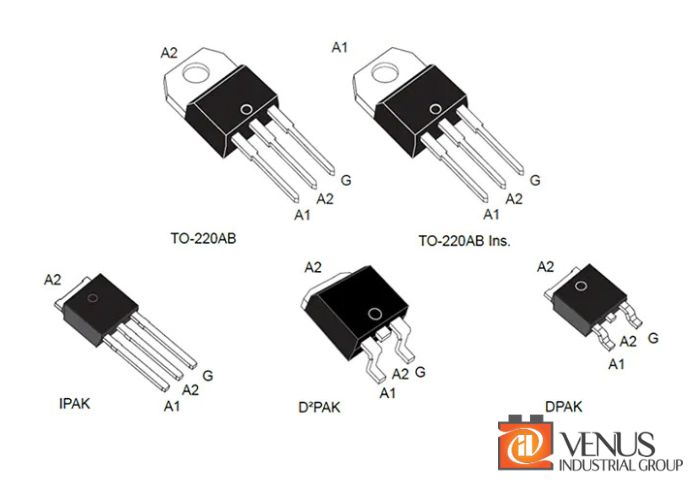

بررسی انواع ترایاک

انواع تریاک‌ها به مدل‌های دو فاز و تک فاز تقسیم می‌شوند که کلیه قطعات داخلی در کلیه مدل‌ها ثابت است.


کاربرد ترایاک به‌ویژه در سیستم‌هایی که نیاز به کنترل سرعت موتور یا تنظیم شدت نور دارند، بسیار گسترده است. همچنین، به دلیل ویژگی‌های ترایاک مانند طول عمر بالا و مقاومت به تلفات حرارتی، در مدارهایی که نیاز به کارایی و پایداری بالا دارند، به‌طور وسیعی به کار می‌روند.

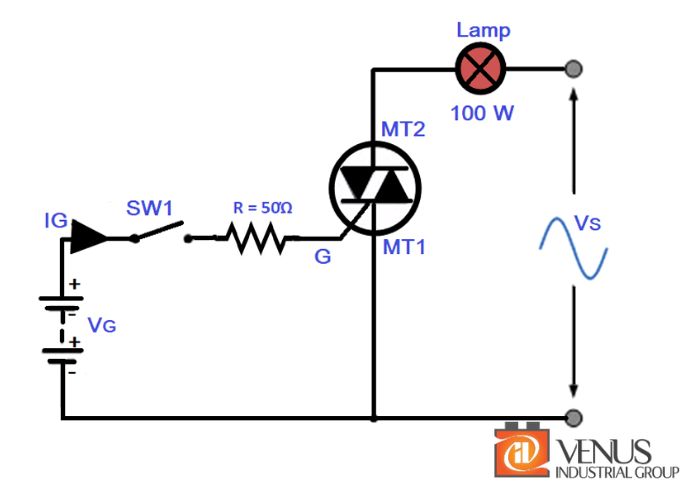

نحوه عملکرد تریاک با 4 درجه حساسیت مختلف

ترایاک‌ها به‌عنوان قطعات الکترونیکی پیشرفته در مدارهای AC و DC از چهار درجه حساسیت مختلف برای فعال شدن برخوردارند. هر یک از این درجات حساسیت ویژگی‌های خاص خود را دارند که در ادامه به بررسی هرکدام پرداخته‌ایم.

درجه حساسیت اول

• در این حالت، آند ۲ نسبت به آند ۱ ولتاژ مثبت دارد و گیت با پالس مثبت تحریک می‌شود.
• این روش فعال‌سازی، به دلیل کارکرد بهینه، بهترین انتخاب برای نحوه عملکرد ترایاک است. با این درجه حساسیت، ترایاک به‌طور سریع و بدون ایجاد نویز در مدار به حالت هدایت می‌رود.
• این حالت معمولاً در مدارهایی که نیاز به پاسخ سریع دارند و بارهای کم‌مصرف را کنترل می‌کنند، استفاده می‌شود.

درجه حساسیت دوم

• در این حالت، آند ۱ نسبت به آند ۲ ولتاژ مثبت‌تری دارد و گیت با ولتاژ پایین‌تر از آند ۱ تحریک منفی می‌شود.
• این روش فعال‌سازی نسبت به درجه حساسیت اول کمی پیچیده‌تر است، اما در برخی مدارها که نیاز به کنترل دقیق‌تری دارند، می‌تواند مفید باشد.
• این روش در مداراتی که نیاز به تطابق دقیق‌تر با شرایط خاص دارند، نظیر کنترل موتورهای الکتریکی یا سیستم‌های الکتریکی حساس، کاربرد دارد.

درجه حساسیت سوم

• در این حالت، گیت با ولتاژ منفی نسبت به آند ۱ تحریک می‌شود.
• این نوع حساسیت کمتر استفاده می‌شود و معمولاً در مدارهایی به کار می‌رود که نیاز به کنترل دقیق‌تر در شرایط خاص دارند، اما به دلیل پیچیدگی بالا، کمتر ترجیح داده می‌شود.
• این درجه می‌تواند برای سیستم‌های پیچیده‌تر مانند مدارهای صنعتی و رله‌های کنترل با بارهای سنگین مفید باشد.

درجه حساسیت چهارم

• این حالت از نظر نحوه عملکرد ترایاک بهینه نیست و کمتر توصیه می‌شود.
• در این حالت، آند ۱ نسبت به آند ۲ ولتاژ مثبت‌تری دارد و گیت با ولتاژ مثبت نسبت به آند ۱ تحریک می‌شود.
• به دلیل عملکرد غیر بهینه، معمولاً از این درجه در شرایط نرمال استفاده نمی‌شود و به ندرت در مدارات خاص یا زمانی که به سادگی قابل تنظیم نیست، مورد استفاده قرار می‌گیرد.

در مجموع، هر یک از این درجات حساسیت تأثیر بسیاری بر ویژگی‌های ترایاک و کاربرد ترایاک در مدارهای الکترونیکی دارند.

در مقاله نحوه عملکرد مدار سوئیچیگ با این مدار آشنا شوید.

اگر می‌خواهید بدانید از تریستور در مدار چه استفاده ای می‌شود مقاله تریستور چیست اطلاعات مفیدی به شما خواهد داد.

کاربردهای تریاک چیست؟

کاربرد ترایاک در مدارهای مختلف، به ویژه در مدار دیمر برای تنظیم شدت روشنایی، بسیار رایج است. علاوه‌بر این، نحوه عملکرد ترایاک در روشن و خاموش‌کردن موتورهای الکتریکی و کنترل رله‌های حالت جامد (SSR) نیز مهم است. ترایاک‌ها با ویژگی‌های خاص خود، مانند عبور جریان در هر دو جهت، به‌راحتی در این مدارها عمل می‌کنند. ویژگی های ترایاک، از جمله توانایی کنترل بارهای بالا با سیگنال‌های ضعیف، استفاده از آن‌ها را در این کاربردها بسیار مفید می‌سازد.

مدار دیمر روشنایی؛ مهم‌ترین کاربرد ترایاک

کاربرد ترایاک در مدار دیمر روشنایی به‌خوبی نمایان است. این مدار الکترونیکی با استفاده از ترایاک‌ها قادر است شدت روشنایی لامپ را کنترل کند. نحوه عملکرد ترایاک در مدار دیمر به‌گونه‌ای است که با تنظیم ولتاژ ورودی، ولتاژ خروجی متغیری تولید می‌شود که از صفر ولت تا ولتاژ منبع تغییر می‌کند.

ویژگی های ترایاک، مانند عبور جریان در هر دو جهت و کنترل دقیق جریان، این امکان را می‌دهد که ترایاک به‌طور مؤثر در مدار دیمر استفاده شود. با این ویژگی‌ها، ترایاک تبدیل به یکی از مهم‌ترین اجزای مدار دیمر شده است.

انواع ترانسفورماتور بسته به کاربردهای مختلف، ویژگی‌ها و عملکرد متفاوتی دارند. برای اطلاعات بیشتر، مقاله انواع ترانسفورماتور را بخوانید.

کاربرد تریاک در در روشن و خاموش‌کردن موتورهای الکتریکی

در رله‌های حالت جامد (SSR)، کاربرد ترایاک به‌عنوان سوئیچ بین AC و DC از اهمیت ویژه‌ای برخوردار است. نحوه عملکرد ترایاک در این سیستم‌ها به‌گونه‌ای است که با اعمال سیگنال کنترلی به گیت ترایاک، این قطعه می‌تواند جریان‌های بزرگ را در مدارهای مختلف با ولتاژ‌های بالا کنترل کند.

در رله‌های حالت جامد که هیچ قسمت متحرک ندارند، ویژگی‌های ترایاک همچون توانایی هدایت جریان در هر دو جهت و مقاومت بالا در برابر تلفات حرارتی، این امکان را فراهم می‌آورد که جریان یا ولتاژ بالاتر به‌دقت و با عمر طولانی‌تری کنترل شود. این امر به‌ویژه در مدارهایی که نیاز به کلیدزنی سریع و مکرر دارند، موجب افزایش کارایی و کاهش خرابی می‌شود.

استفاده از ترایاک رله‌های حالت جامد (SSR)؛ برای سوئیچ بین AC و DC

کاربرد ترایاک در رله‌های حالت جامد (SSR) برای سوئیچینگ بین AC و DC بسیار کاربردی است. نحوه عملکرد ترایاک به‌گونه‌ای است که با یک سیگنال کنترلی می‌تواند جریان یا ولتاژ بزرگتر را مدیریت کند. این قابلیت به‌ویژه در مدارهایی که نیاز به کنترل دقیق جریان در هر دو جهت دارند، مؤثر است. ویژگی‌های ترایاک، مانند توانایی عبور جریان در هر دو جهت و نداشتن قطعات متحرک، باعث می‌شود که در رله‌های حالت جامد برای بهبود کارایی و افزایش عمر قطعه استفاده شود.

برای آشنایی با مولتی متر پیشنهاد می شود مقاله دیگر ما درباره مولتی متر چیست را بخوانید.

جمع بندی

ترایاک یک قطعه الکتریکی است که جریان را به‌صورت همزمان از دو سمت عبور می‌دهد. این ویژگی آن را به یک انتخاب ایده‌آل برای کنترل جریان در مدارهای AC و DC تبدیل می‌کند. نحوه عملکرد ترایاک به این صورت است که با اعمال پالس به گیت آن، می‌تواند جریان را از هر دو جهت هدایت کند. ویژگی های ترایاک، شامل کنترل دقیق جریان و دوام بالا و نداشتن قسمت‌های متحرک، استفاده گسترده از این قطعه در مدارهای دیمر روشنایی، رله‌های حالت جامد (SSR) و مدارهای موتوری رایج است.
