رله حرارتی چیست؟
رله حرارتی یک دستگاه حفاظتی الکتریکی است که برای محافظت از مدارها و تجهیزات در برابر جریانهای اضافی و دمای بیش از حد طراحی شده است. این دستگاه معمولاً در مدارهای الکتریکی موتورهای الکتریکی، کمپرسورها و تجهیزات صنعتی دیگر استفاده میشود. هدف اصلی رله حرارتی جلوگیری از آسیبهای ناشی از گرمای بیش از حد است که میتواند به خرابی تجهیزات و ایجاد خطرات ایمنی منجر شود.
رلههای حرارتی معمولاً از یک بایمتال (دو فلز با ضرایب انبساط حرارتی متفاوت) تشکیل شدهاند. هنگامی که جریان الکتریکی از رله عبور میکند، بایمتال گرم میشود و با انبساط متفاوت دو فلز، بایمتال خم میشود. این خمیدگی در نهایت باعث قطع شدن کنتاکتهای الکتریکی و قطع جریان مدار میشود. این عملکرد به کاهش خطرات ناشی از افزایش دما و جلوگیری از آسیبهای جدی به تجهیزات کمک میکند.
برای آشنایی بیشتر با رله و انواع آن مقاله رله چیست را مطالعه کنید.

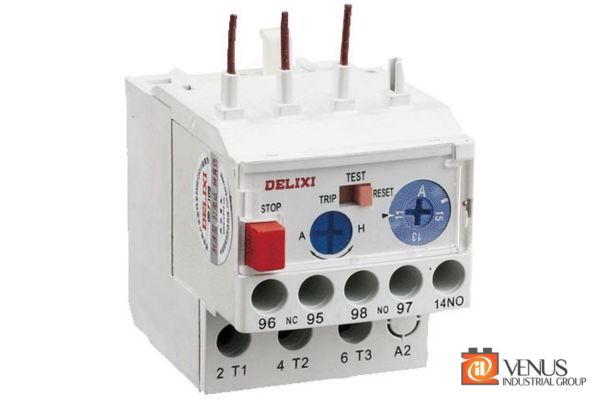

اجزای رله حرارتی
رله حرارتی از چندین جزء اصلی تشکیل شده است که هر یک وظایف خاص خود را دارند. این اجزا عبارتند از:
1. عنصر حرارتی (بایمتال):
بایمتال شامل دو فلز با ضرایب انبساط حرارتی متفاوت (یا همان تیغههای اتصال) است که به یکدیگر متصل شدهاند.
وظیفه: این عنصر با گرم شدن و انبساط متفاوت دو فلز، خم میشود و تغییر مکان میدهد.
2. کنتاکتها:
مجموعهای از کنتاکتهای الکتریکی که در حالت نرمال بسته یا باز هستند.
وظیفه: با تغییر وضعیت بایمتال، این کنتاکتها قطع یا وصل میشوند و مدار الکتریکی را قطع یا وصل میکنند.
3. مکانیزم قطع و وصل:
این مکانیزم شامل اجزایی است که با حرکت بایمتال عمل میکنند.
وظیفه: وظیفه قطع یا وصل کردن جریان الکتریکی مدار را بر عهده دارد.
4. کلید تنظیم جریان:
برخی رلههای حرارتی دارای یک کلید تنظیم جریان هستند.
وظیفه: این کلید امکان تنظیم جریان مجاز را فراهم میکند تا رله در جریانهای مختلف عمل کند.
5. بدنه و پوشش:
ساختاری که اجزای داخلی رله را محافظت میکند.
وظیفه: محافظت از اجزای داخلی در برابر آسیبهای مکانیکی و ایجاد امکان نصب آسان در تابلوهای برق و دستگاهها.
6. ترمینالها:
نقاط اتصال سیمهای ورودی و خروجی به رله.
وظیفه: فراهم آوردن ارتباط الکتریکی بین رله و مدار خارجی.
این اجزا با همکاری یکدیگر، عملکرد رله حرارتی را تضمین میکنند و از تجهیزات الکتریکی در برابر خطرات ناشی از دمای بیش از حد محافظت مینمایند.
اگر میخواهید درباره فیدر اطلاعات داشته باشید پیشنهاد میشود به مقاله فیدر چیست ما مراجعه نمایید.

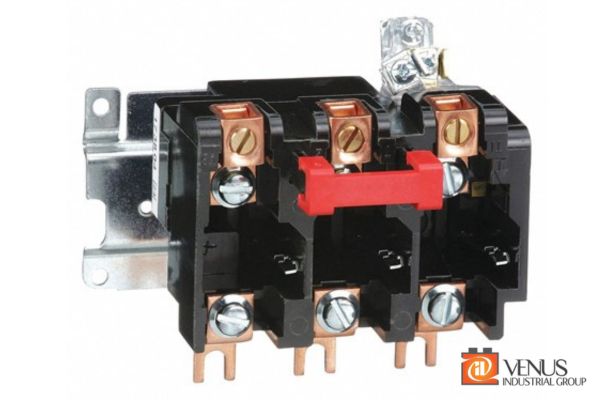

کاربرد رله حرارتی
رلههای حرارتی در بسیاری از صنایع و کاربردهای مختلف استفاده میشوند. این دستگاهها به دلیل قابلیتهای حفاظتی که دارند، نقش مهمی در حفظ ایمنی و کارایی تجهیزات ایفا میکنند. برخی از کاربردهای اصلی رله حرارتی عبارتند از:
- حفاظت از موتورهای الکتریکی
موتورهای الکتریکی در صورت بار اضافی یا قفل شدن ممکن است داغ شوند و آسیب ببینند. رله حرارتی با تشخیص افزایش دما، موتور را از مدار قطع میکند تا از آسیبهای جدی جلوگیری شود.
- کمپرسورها
کمپرسورها در سیستمهای تهویه مطبوع و سرمایشی ممکن است در اثر بار زیاد یا مشکلات مکانیکی داغ شوند. رله حرارتی با قطع جریان در صورت افزایش دما، از خرابی کمپرسور و افزایش ایمنی سیستم جلوگیری میکند.
- پمپها
پمپها در صورت کار کردن در شرایط نامطلوب مانند خشک کار کردن یا بار بیش از حد، داغ میشوند. رله حرارتی با قطع جریان، از پمپ در برابر آسیبهای حرارتی محافظت میکند.
- فنها و سیستمهای تهویه
فنها و سیستمهای تهویه در صورت بار اضافی یا انسداد ممکن است داغ شوند. رله حرارتی با تشخیص دمای بالا، جریان را قطع میکند تا از آسیبهای جدی جلوگیری کند.
- تجهیزات صنعتی
در ماشینآلات و تجهیزات صنعتی که در شرایط سخت کار میکنند، ممکن است دمای قطعات به طور غیرمنتظرهای افزایش یابد. رله حرارتی با قطع جریان در صورت افزایش دما، از خرابی و توقف تولید جلوگیری میکند.
- سیستمهای توزیع برق
در تابلوهای برق و سیستمهای توزیع، احتمال افزایش دما به دلیل بار اضافی یا اتصالات ضعیف وجود دارد. رله حرارتی با تشخیص و قطع جریان، از سیستمهای توزیع برق در برابر خطرات حرارتی محافظت میکند.
- ماشینآلات خانگی
برخی لوازم خانگی مانند ماشین لباسشویی و یخچال نیز ممکن است دچار افزایش دما شوند. رله حرارتی در این دستگاهها به عنوان یک حفاظت اضافه عمل میکند و از خرابی و ایجاد خطر جلوگیری مینماید.
این کاربردها نشان میدهند که رلههای حرارتی به عنوان یکی از اجزای حیاتی در بسیاری از سیستمها و تجهیزات، نقش مهمی در افزایش ایمنی و جلوگیری از آسیبهای جدی ایفا میکنند.
برای آشنایی با رله شیشه ای و کاربردهای آن مقاله رله شیشه ای چیست را مطالعه کنید.
پیشنهاد میشود اگر میخواهید با کاربرد کلید محافظ جان و انواع آن آشنا شوید مقاله کلید محافظ جان چیست را از دست ندهید.
مهم ترین کاربرد رله حرارتی چیست؟
مهمترین کاربرد رله حرارتی، حفاظت از موتورهای الکتریکی در برابر افزایش دما و جریانهای اضافی است. موتورهای الکتریکی در بسیاری از صنایع و کاربردهای خانگی به کار گرفته میشوند و اغلب تحت شرایط کاری سنگین و پیوسته قرار دارند. در این شرایط، احتمال بروز مشکلاتی نظیر بار اضافی، قفل شدن روتور، یا انسداد وجود دارد که میتواند منجر به افزایش دمای موتور و در نهایت آسیب دیدن آن شود. رله حرارتی با تشخیص این افزایش دما، جریان را قطع میکند و از موتور در برابر آسیبهای جدی محافظت میکند. این عملکرد حفاظتی نه تنها به افزایش عمر موتور کمک میکند، بلکه ایمنی کلی سیستم را نیز بهبود میبخشد. به همین دلیل، رلههای حرارتی به عنوان یک جزء حیاتی در مدارهای کنترل موتورهای الکتریکی شناخته میشوند و استفاده گستردهای در این زمینه دارند.
مزایای استفاده از رله حرارتی
استفاده از رلههای حرارتی دارای مزایای متعددی است:
- افزایش ایمنی: با قطع جریان در صورت افزایش دما، خطرات احتمالی مانند آتشسوزی و آسیب به تجهیزات کاهش مییابد.
- افزایش عمر تجهیزات: با جلوگیری از گرمای بیش از حد، طول عمر موتورها و دستگاههای الکتریکی افزایش مییابد.
- صرفهجویی در هزینهها: کاهش نیاز به تعمیرات و تعویض قطعات به دلیل جلوگیری از آسیبهای حرارتی.
معایب و محدودیتهای رله حرارتی
اگرچه رلههای حرارتی دارای مزایای زیادی هستند، اما معایبی نیز دارند:
- زمان پاسخدهی: زمان واکنش رلههای حرارتی ممکن است نسبت به دیگر انواع رلههای حفاظتی کمی بیشتر باشد.
- حساسیت به دمای محیط: دمای محیط میتواند بر عملکرد رله حرارتی تأثیر بگذارد و دقت آن را تحت تأثیر قرار دهد.
جمعبندی
رله حرارتی چیست؟ رله حرارتی یکی از اجزای کلیدی در سیستمهای الکتریکی و صنعتی است که برای حفاظت از تجهیزات در برابر افزایش دما و جریانهای اضافی به کار میرود. این دستگاه با استفاده از اصل انبساط حرارتی در بایمتال، میتواند تغییرات دما را تشخیص دهد و با قطع جریان، از آسیب دیدن تجهیزات جلوگیری کند. مهمترین کاربرد رله حرارتی، حفاظت از موتورهای الکتریکی است که در صورت بروز مشکلاتی نظیر بار اضافی یا قفل شدن روتور، احتمال افزایش دمای آنها وجود دارد. استفاده از رلههای حرارتی باعث افزایش ایمنی، کاهش هزینههای تعمیر و نگهداری، و افزایش عمر تجهیزات میشود. با شناخت صحیح از عملکرد و کاربردهای این دستگاه، میتوان بهرهوری سیستمهای الکتریکی و صنعتی را به طور قابل توجهی بهبود بخشید.
