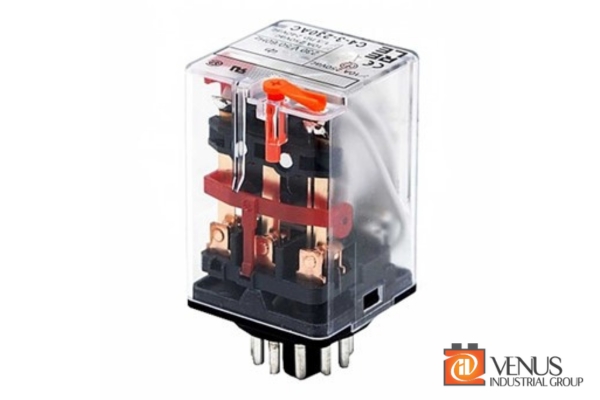

رله شیشه ای چیست؟
رله شیشه ای که به آن رله کمکی نیز گفته میشود، یک نوع رله الکترومکانیکی است که قطعات داخلی آن در یک محفظه شیشه ای محصور شدهاند. این محفظه شیشه ای وظیفه حفاظت از قطعات داخلی رله در برابر گرد و غبار، رطوبت و سایر عوامل محیطی را بر عهده دارد. رله شیشه ای از دو بخش اصلی تشکیل شده است:
- بخش مغناطیسی: شامل یک سیمپیچ است که با عبور جریان الکتریکی از آن، میدان مغناطیسی ایجاد میشود.
- بخش مکانیکی: شامل کنتاکتها است که با ایجاد میدان مغناطیسی توسط سیمپیچ، جابجا شده و مدار الکتریکی را قطع یا وصل میکنند.
این نوع رله به دلیل ساختار محکم و کارایی بالا، در مدارهای الکترونیکی کوچک، سیستمهای حفاظتی، صنعت خودروسازی، تجهیزات مخابراتی، تجهیزات پزشکی و سیستمهای اتوماسیون صنعتی کاربرد دارد. رله شیشه ای به دلیل ویژگیهای منحصر به فرد خود مانند محافظت از قطعات داخلی، اندازه کوچک، کارایی بالا و سازگاری با ولتاژها و جریانهای مختلف، به یکی از اجزای مهم و پرکاربرد در صنایع مختلف تبدیل شده است.
حالا که با رلههای شیشهای برای قطع و وصل مدار آشنا شدید، بهتر است بدانید ترانزیستور ماسفت چیست و در بردهای الکترونیکی ظریف که سرعت سویچینگ فوقالعاده بالایی نیاز دارند، چگونه از ترانزیستور ماسفت به عنوان جایگزین مدرن و سریع استفاده میشود.
برای کنترل اضافه بار از چه رله ای استفاده میشود؟ مقاله رله اضافه بار چیست پاسخ این سوال را خواهد داد.

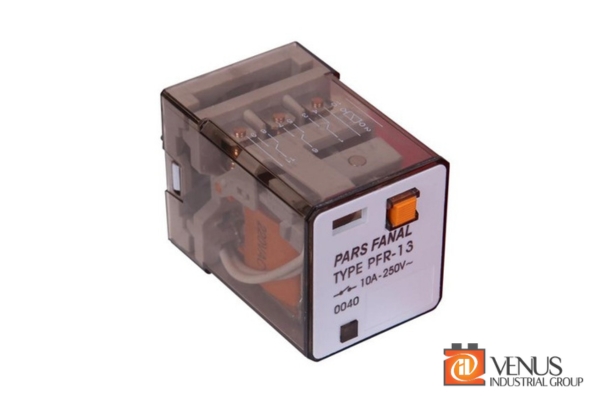

اجزای رله شیشه ای

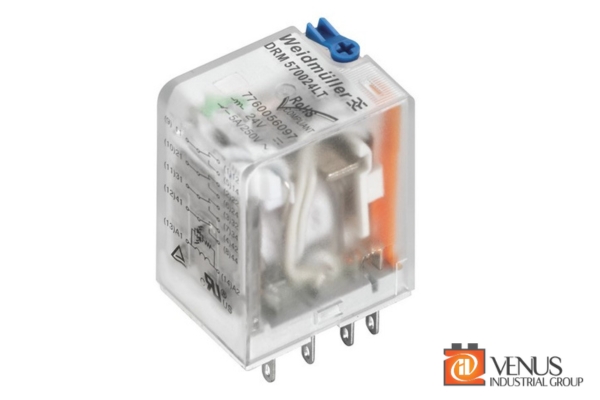

پس از پاسخ به این سوال که رله کمکی چیست، لازم است ساختار و اجزای رله شیشه ای یا کمکی را بهتر بشناسید. رله شیشه ای از چندین بخش و اجزا تشکیل شده است که هر کدام وظیفه خاصی را بر عهده دارند. در ادامه به بررسی اجزای اصلی رله شیشه ای میپردازیم:
1. محفظه شیشه ای
- محافظت: این محفظه از شیشه ساخته شده و وظیفه اصلی آن حفاظت از قطعات داخلی رله در برابر گرد و غبار، رطوبت و سایر عوامل محیطی است.
- شفافیت: به دلیل شفاف بودن شیشه، امکان مشاهده وضعیت داخلی رله و عملکرد کنتاکتها وجود دارد.
2. سیمپیچ (کوئل)
- تولید میدان مغناطیسی: سیمپیچ وظیفه تولید میدان مغناطیسی را دارد. وقتی جریان الکتریکی از آن عبور میکند، یک میدان مغناطیسی ایجاد میشود که باعث جابجایی کنتاکتها میشود.
3. هسته مغناطیسی
- افزایش میدان مغناطیسی: هسته مغناطیسی از مواد فرو مغناطیسی ساخته شده و وظیفه آن تقویت میدان مغناطیسی تولید شده توسط سیمپیچ است.
- هدایت میدان مغناطیسی: این هسته به هدایت میدان مغناطیسی به سمت کنتاکتها کمک میکند.
4. کنتاکتها یا تیغهها
- قطع و وصل مدار: کنتاکتها بخشهای مکانیکی رله هستند که با جابجایی تحت تاثیر میدان مغناطیسی، مدار الکتریکی را قطع یا وصل میکنند.
- انواع کنتاکت: رلهها ممکن است دارای کنتاکتهای نرمال باز (NO) و نرمال بسته (NC) باشند که هر کدام در شرایط مختلف عملکردی متفاوت دارند.
5. فنر برگشت
- بازگرداندن کنتاکتها: فنر برگشت وظیفه بازگرداندن کنتاکتها به حالت اولیه (عادی) پس از قطع میدان مغناطیسی را دارد. این کار باعث میشود تا رله بتواند به حالت آماده به کار برگردد.
6. پایهها
- اتصال الکتریکی: پایهها برای اتصال رله به مدارهای خارجی استفاده میشوند. این پایهها باید به درستی به سیمپیچ و کنتاکتها متصل شوند تا عملکرد صحیح رله تضمین شود.
این اجزا با همکاری یکدیگر، عملکرد صحیح و قابل اعتمادی را برای رله شیشه ای فراهم میکنند و امکان استفاده از آن در کاربردهای مختلف را میسر میسازند.
اگر میخواهید با یک نوع رله دیگر و کاربرد آن آشنا شوید مقاله کاربرد رله حرارتی را از دست ندهید.

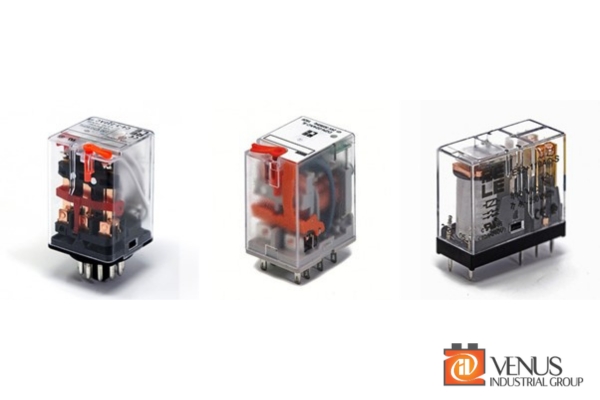

کاربرد رله شیشه ای
رله شیشه دای به دلیل ویژگیهای منحصر به فرد و قابلیتهای بالا در بسیاری از صنایع و کاربردهای مختلف مورد استفاده قرار میگیرد. در ادامه به بررسی کاربردهای اصلی رله شیشه ای میپردازیم:
1. مدارهای الکترونیکی کوچک
رله شیشه ای به دلیل اندازه کوچک و کارایی بالا در مدارهای الکترونیکی کوچک مانند مدارهای کنترل و حفاظتی استفاده میشود. این مدارها ممکن است شامل سیستمهای کنترلی برای روشنایی، تهویه مطبوع، و دستگاههای خانگی باشند.
2. صنعت خودروسازی
در صنعت خودروسازی، رلههای شیشه ای نقش مهمی در سیستمهای الکتریکی خودرو ایفا میکنند. این رلهها در سیستمهای روشنایی، سیستمهای امنیتی (مانند دزدگیرها)، و سیستمهای تهویه مطبوع خودروها به کار میروند.
3. صنعت مخابرات
رلههای شیشه ای در تجهیزات مخابراتی نیز کاربرد دارند. این رلهها در سیستمهای سوئیچینگ و مدارهای تقویتکننده سیگنال به کار میروند. همچنین، در تجهیزات شبکه و انتقال داده نیز از این رلهها استفاده میشود.
4. سیستمهای حفاظتی و امنیتی
رلههای شیشه ای در سیستمهای حفاظتی و امنیتی مانند دزدگیرها، سیستمهای اعلام حریق، و سیستمهای نظارت و مانیتورینگ استفاده میشوند. این رلهها کمک میکنند تا در صورت بروز مشکل، سیستم به طور خودکار قطع یا وصل شود و اقدامات لازم انجام گیرد.
5. تجهیزات پزشکی
در تجهیزات پزشکی، به ویژه دستگاههایی که نیاز به کنترل دقیق جریان و ولتاژ دارند، از رلههای شیشه ای استفاده میشود. این دستگاهها شامل دستگاههای تصویربرداری پزشکی، تجهیزات آزمایشگاهی، و سیستمهای مانیتورینگ بیمار میباشند.
6. سیستمهای اتوماسیون صنعتی
در سیستمهای اتوماسیون صنعتی، رلههای شیشه ای برای کنترل فرآیندها و دستگاهها به کار میروند. این سیستمها شامل خطوط تولید خودکار، سیستمهای کنترل فرآیند، و تجهیزات کارخانهای میباشند.
7. تجهیزات صوتی و تصویری
رلههای شیشه ای در تجهیزات صوتی و تصویری مانند تقویتکنندههای صوتی، سیستمهای پخش خانگی، و تجهیزات حرفهای ضبط و پخش به کار میروند.
8. سیستمهای انرژی تجدیدپذیر
در سیستمهای انرژی تجدیدپذیر مانند پنلهای خورشیدی و توربینهای بادی، رلههای شیشه ای برای مدیریت و کنترل جریانهای الکتریکی و حفاظت از سیستمها مورد استفاده قرار میگیرند.
دیگر کابرد رله شیشه ای عبارتند از:
- ارسال و دریافت سیگنال
- سوئیچینگ بارهای سبک
- کنترل مدار فرمان
- مدارهای PLC
- تابلو برق آسانسور
- ایزوله سازی بخشی از مدار
این کاربردها نشاندهنده اهمیت و گستردگی استفاده از رله شیشه ای در صنایع مختلف است. با توجه به ویژگیهای منحصر به فرد این نوع رله، میتوان آن را در بسیاری از سیستمها و تجهیزات الکتریکی به کار گرفت تا عملکرد بهینه و قابل اطمینانی داشته باشد.
اگر در مورد رله اطلاعات زیادی ندارید مقاله کاربرد رله به شما کمک میکند اطلاعات خوبی به دست بیاورید.
برای آشنایی با یکای شار مغناطیسی و فرمول آن٬ مقاله شار مغناطیسی را بخوانید.
نصب و راهاندازی رله شیشه ای
نصب و راهاندازی رله شیشه ای فرآیندی است که نیاز به دقت و رعایت نکات ایمنی دارد. در ادامه مراحل نصب و راهاندازی رله شیشه ای را به تفصیل توضیح میدهیم:
1. بررسی مشخصات رله
قبل از نصب، مشخصات فنی رله شیشه ای را بررسی کنید تا مطمئن شوید که با نیازهای مدار یا سیستم شما سازگار است. این مشخصات شامل ولتاژ کار، جریان نامی، تعداد و نوع کنتاکتها (نرمال باز یا نرمال بسته) و سایر ویژگیهای مهم میشود.
2. تهیه ابزار و تجهیزات لازم
برای نصب رله شیشه ای، به ابزارهایی مانند پیچگوشتی، سیمچین، و سیملختکن نیاز دارید. همچنین مطمئن شوید که سیمها و کانکتورهای مناسبی برای اتصال رله به مدار در اختیار دارید.
3. قطع برق مدار
قبل از شروع به نصب، برق مدار را قطع کنید تا از بروز هرگونه حادثه جلوگیری شود. اطمینان حاصل کنید که هیچ جریان الکتریکی در مدار وجود ندارد.
4. مشخص کردن نقاط اتصال
نقاط اتصال رله را در مدار مشخص کنید. این شامل محل اتصال پایههای سیمپیچ (کوئل) و پایههای کنتاکتها میشود. معمولاً رلههای شیشه ای دارای پایههای مشخص شده هستند که به راحتی قابل شناساییاند.
5. اتصال سیمپیچ
سیمهای مربوط به منبع تغذیه (مثلاً ولتاژ کنترلی) را به پایههای سیمپیچ رله متصل کنید. دقت کنید که اتصالات محکم و بدون اتصال کوتاه باشند.
6. اتصال کنتاکتها
کنتاکتهای رله را به مدار کنترلی یا بار متصل کنید. بسته به نوع کنتاکتها (نرمال باز یا نرمال بسته)، اتصالات مناسب را انجام دهید. مطمئن شوید که سیمها به درستی به پایههای مربوطه متصل شده و اتصالات محکم و ایمن هستند.
7. نصب فیزیکی رله
رله را در محل مناسبی نصب کنید. این محل باید خشک و دور از منابع رطوبت و گرد و غبار باشد. همچنین اطمینان حاصل کنید که رله به خوبی در جای خود محکم شده و در معرض شوک و لرزش قرار ندارد.
برای آشنایی با کلید حرارتی مقاله انواع کلید حرارتی را بخوانید.
8. آزمون عملکرد
پس از نصب، برق مدار را مجدداً وصل کنید و عملکرد رله را آزمایش کنید. با اعمال ولتاژ به سیمپیچ، باید کنتاکتها جابجا شده و مدار قطع یا وصل شود. عملکرد صحیح رله را در شرایط مختلف بررسی کنید تا مطمئن شوید که به درستی کار میکند.
9. بازرسی نهایی
پس از اطمینان از عملکرد صحیح رله، اتصالات را مجدداً بررسی کنید تا هیچ سیمی شل یا اتصالی نامناسب نباشد. همچنین مطمئن شوید که رله به درستی در محل خود محکم شده است.
- همیشه قبل از شروع به کار، برق مدار را قطع کنید.
- از ابزارهای مناسب و سالم استفاده کنید.
- در صورت نیاز به راهنمایی، به دفترچه راهنمای رله مراجعه کنید یا با یک متخصص مشورت کنید.
نصب و راهاندازی رله شیشه ای نیاز به دقت و رعایت نکات فنی و ایمنی دارد. با دنبال کردن مراحل ذکر شده و انجام آزمونهای لازم، میتوانید از عملکرد صحیح و ایمن رله در مدار خود اطمینان حاصل کنید.
جمعبندی
رله شیشه ای یا کمکی یک قطعه الکترومکانیکی مهم است که به دلیل ویژگیهای منحصر به فرد و کاربردهای گستردهاش در صنایع مختلف، از اهمیت بالایی برخوردار است. با درک اینکه رله شیشه ای چیست و آشنایی با اجزای تشکیلدهنده آن، میتوان از این ابزار قدرتمند در سیستمهای مختلف بهرهبرداری کرد. رله شیشه ای به دلیل محافظت عالی در برابر عوامل محیطی، عملکرد قابل اعتماد، و اندازه کوچک، در مدارهای الکترونیکی کوچک، صنعت خودروسازی، تجهیزات مخابراتی، سیستمهای حفاظتی و امنیتی، تجهیزات پزشکی و سیستمهای اتوماسیون صنعتی به کار گرفته میشود.
نصب و راهاندازی صحیح رله شیشه ای، با رعایت دقیق نکات فنی و ایمنی، میتواند عمر مفید و کارایی آن را تضمین کند. با توجه به اهمیت این نوع رله در مدارهای الکتریکی، آشنایی و استفاده صحیح از آن میتواند به بهبود عملکرد و افزایش ایمنی سیستمهای مختلف کمک کند.
