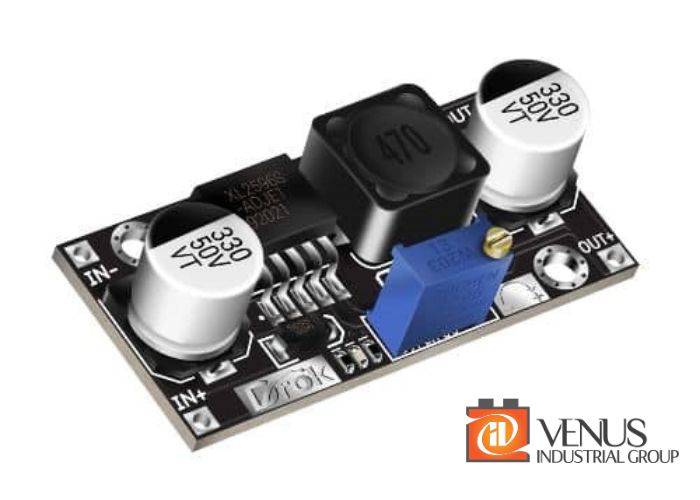

مبدل DC به DC چیست؟
مبدل DC به DC نوعی مدار الکترونیکی است که برای تبدیل ولتاژ مستقیم (DC) از یک سطح به سطح دیگری استفاده میشود. این مبدلها در سیستمهای الکترونیکی نقش بسیار مهمی دارند، زیرا امکان تأمین ولتاژ مناسب برای تجهیزات مختلف را فراهم میکنند. به عبارت دیگر، مبدلهای DC به DC میتوانند ولتاژ ورودی را به سطح بالاتر (بوست) یا پایینتر (باک) تغییر دهند و همچنین ترکیبی از این دو عملکرد را ارائه دهند.
این مبدلها بهطور گسترده در کاربردهایی مانند منابع تغذیه سوئیچینگ، خودروهای برقی، سیستمهای انرژی خورشیدی، و دستگاههای قابل حمل مورد استفاده قرار میگیرند. از مزایای اصلی مبدلهای DC به DC میتوان به راندمان بالا، وزن و حجم کم، و توانایی تأمین ولتاژ ثابت اشاره کرد.
در مقاله وریستور چیست با یک قطعه کاربردی دیگر در دنیای الکترونیک آشنا شوید.
کاربرد مبدل dc به dc
مبدل های DC به DC کاربردهای گستردهای در صنایع مختلف دارند. برخی از مهمترین کاربردهای این مبدلها عبارتند از:
- منابع تغذیه سوئیچینگ: در منابع تغذیه سوئیچینگ برای تبدیل ولتاژ ورودی به ولتاژ خروجی مناسب برای تجهیزات الکترونیکی مختلف به کار میروند.
- دستگاههای الکترونیکی قابل حمل: در دستگاههایی مانند گوشیهای هوشمند، تبلتها و لپتاپها برای مدیریت بهینه توان باتری و افزایش عمر باتری استفاده میشوند.
- خودروهای الکتریکی و هیبریدی: در سیستمهای خودروهای الکتریکی، مبدلهای DC به DC برای تنظیم و تأمین ولتاژ مناسب برای سیستمهای الکترونیکی داخلی خودرو به کار میروند.
- سیستمهای انرژی خورشیدی: در سیستمهای خورشیدی برای تبدیل و تنظیم ولتاژ تولید شده توسط پنلهای خورشیدی به ولتاژ مناسب برای ذخیره در باتریها یا استفاده مستقیم در تجهیزات الکتریکی استفاده میشوند.
- صنایع مخابراتی: برای تأمین ولتاژ پایدار در تجهیزات مخابراتی و اطمینان از عملکرد مناسب و پایدار آنها استفاده میشوند.
- سیستمهای برق اضطراری (UPS): در سیستمهای UPS برای مدیریت و تنظیم ولتاژ خروجی به کار میروند تا تجهیزات حساس در زمان قطع برق، ولتاژ مناسب و پایداری داشته باشند.
- روباتیک و اتوماسیون صنعتی: در سیستمهای روباتیک برای تأمین ولتاژهای مختلف برای موتورها و سنسورها از مبدلهای DC به DC استفاده میشود.
این کاربردها نشاندهنده اهمیت و گستردگی استفاده از مبدلهای DC به DC در صنایع مختلف است که نقش مهمی در بهبود بهرهوری انرژی و عملکرد سیستمهای الکترونیکی دارند.
پیشنهاد می شود مقاله دیگر ما درباره ترمینال برق چیست را بخوانید.
انواع مبدلهای DC به DC
انواع مبدل باک عبارتند از:
مبدلهای DC به DC خطی و سوئیچینگ
تنظیم و تثبیت ولتاژ یکی از جنبههای کلیدی در مدارهای الکترونیکی است و دو نوع اصلی از دستگاهها برای انجام این وظیفه، رگولاتورهای خطی و سوئیچینگ هستند. هر دو نوع این رگولاتورها هدف مشابهی دارند: دریافت یک ولتاژ ورودی و تولید یک ولتاژ خروجی پایدار. با این حال، روش عملکرد و ویژگیهای آنها تفاوتهای عمدهای دارد.
مبدلهای DC به DC خطی در مبدلهای خطی، ولتاژ خروجی با عبور جریان از یک مقاومت و کاهش ولتاژ تنظیم میشود. در یک مدار خطی معمولی، ورودی و خروجی به وسیله یک ترانزیستور متصل میشوند. کاهش ولتاژ در ترانزیستور باعث تولید ولتاژ خروجی کمتر میشود.
مبدلهای DC به DC سوئیچینگ مبدلهای سوئیچینگ از یک عنصر سوئیچینگ برای شارژ خازن ذخیرهسازی با پالسهای الکتریکی استفاده میکنند. پس از شارژ، این ولتاژ صاف شده و به بار منتقل میشود. سطح ولتاژ خروجی توسط چرخه کار عنصر سوئیچینگ تعیین میشود.
اگر میخواهید بدانید موتور ویبره چیست و چه کاربردی دارد مقاله کاربرد انواع موتور ویبره را از دست ندهید.
مبدلهای DC به DC ایزوله و غیر ایزوله
مبدلهای DC به DC ایزوله در این مبدلها، ورودی و خروجی از یکدیگر جدا میشوند که اغلب با استفاده از ترانسفورماتور صورت میگیرد. این جداسازی مانع از عبور جریان مستقیم بین مدارهای ورودی و خروجی میشود و ایمنی بیشتری را فراهم میکند. این نوع طراحی در مبدلهای ولتاژ بالا مورد استفاده قرار میگیرد و به کاهش نویز در مدارهای حساس کمک میکند.
مبدلهای DC به DC غیر ایزوله مبدلهای غیر ایزوله یک ارتباط مستقیم بین مدارهای ورودی و خروجی دارند و اغلب در دستگاههای کممصرف استفاده میشوند. این مبدلها به دلیل عدم وجود ترانسفورماتور، اندازه کوچکتر، هزینه پایینتر و راندمان بالاتر دارند. آنها در صنایعی مانند ارتباطات، کامپیوتر و خودروسازی مورد استفاده قرار میگیرند.
مبدلهای DC به DC افزاینده و کاهنده
مبدلهای DC به DC کاهنده مبدل باک یا کاهنده نوعی مبدل DC به DC است که برای کاهش ولتاژ استفاده میشود و معمولاً جریان خروجی را نسبت به ورودی افزایش میدهد. این نوع مبدلها راندمان بالایی دارند و معمولاً بالای 90% کار میکنند. مبدلهای باک با استفاده از کنترلرهای دارای یک یا چند ترانزیستور FET و یک سلف خارجی، تعادل مناسبی از کارایی و سهولت استفاده را ارائه میدهند.
مبدلهای DC به DC افزاینده مبدل بوست یا افزاینده نوعی مبدل DC به DC است که برای افزایش ولتاژ و کاهش جریان استفاده میشود. این مبدل شامل قطعاتی همچون دیود، ترانزیستور و یک یا چند عنصر ذخیرهسازی انرژی مانند سلف یا خازن است.
برای آشنایی با دو نوع کاربردی میکروکنترلر مقاله تفاوت میکروکنترلر AVR با میکروکنترلر ARM را مطالعه کنید.

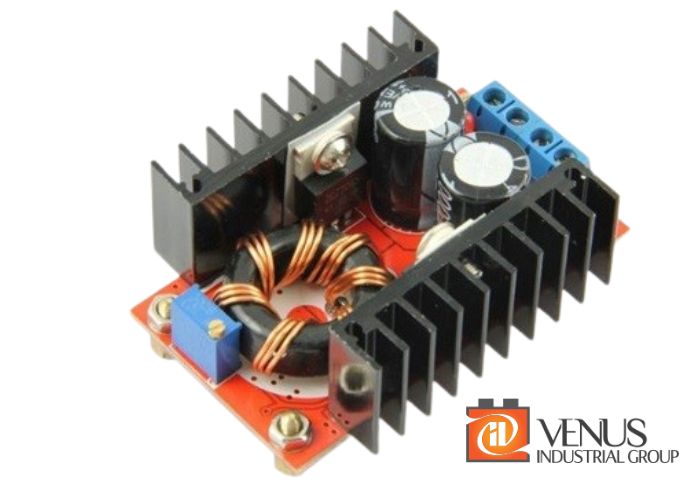

مبدل باک چیست؟

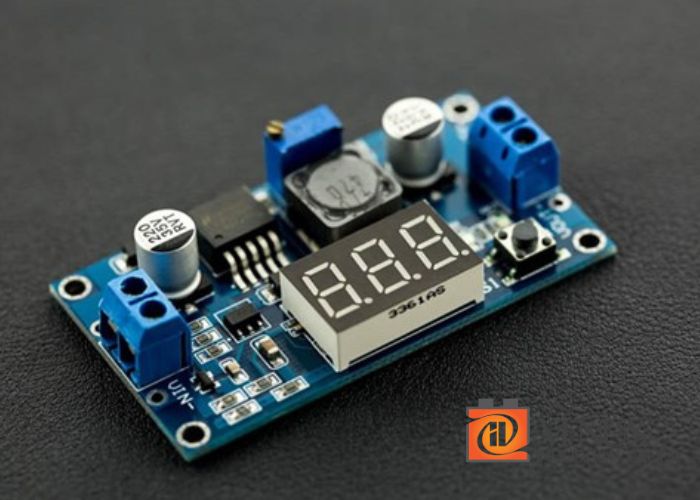

مبدل باک یک نوع مبدل DC به DC است که برای کاهش ولتاژ ورودی و تبدیل آن به ولتاژ خروجی کمتر استفاده میشود. این مبدل بهطور گسترده در منابع تغذیه سوئیچینگ و دستگاههای الکترونیکی که به ولتاژ کمتر از ولتاژ منبع نیاز دارند، به کار میرود. به عنوان مثال، در دستگاههای الکترونیکی قابل حمل یا مدارهایی که نیاز به تنظیم ولتاژ دقیق دارند، مبدلهای باک میتوانند عملکردی موثر و کارآمد ارائه دهند.
اگر با سیم کشی ساختمان آشنا نیستید مقاله روش جدید سیم کشی ساختمان را از دست ندهید.

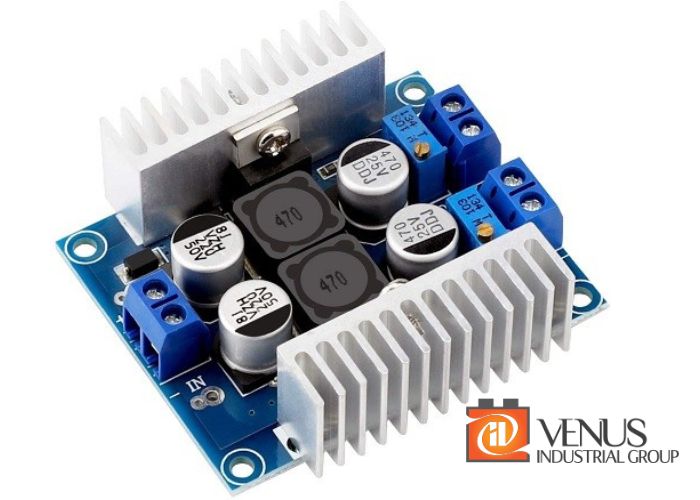

نحوه عملکرد مبدل باک
مبدل باک برای کاهش ولتاژ ورودی به سطح پایینتر طراحی شده است و عملکرد آن بر اساس اصول سوئیچینگ الکترونیکی و ذخیره انرژی در قطعات القایی و خازنی صورت میگیرد. فرآیند کلی کاهش ولتاژ در این مبدل شامل دو حالت اصلی است: حالت روشن و حالت خاموش سوئیچ.
شرح فرآیند کاهش ولتاژ و اصول عملکرد
- حالت روشن سوئیچ (سوئیچ بسته): در این مرحله، سوئیچ (معمولاً یک ترانزیستور یا ماسفت) بسته میشود و جریان از منبع تغذیه به سلف و بار منتقل میشود. در این حالت، سلف انرژی را ذخیره کرده و به بار منتقل میکند. ولتاژ خروجی در این حالت به نسبت چرخه وظیفه (Duty Cycle) و ولتاژ ورودی بستگی دارد.
- حالت خاموش سوئیچ (سوئیچ باز): وقتی سوئیچ باز میشود، جریان از طریق دیود به مسیر خروجی هدایت میشود و سلف که انرژی ذخیره شده دارد، به تغذیه بار ادامه میدهد. در این مرحله، انرژی ذخیرهشده در سلف به بار منتقل میشود و ولتاژ خروجی ثابت میماند.
این دو حالت بهصورت متناوب تکرار میشوند و به وسیله تنظیم چرخه وظیفه، میتوان ولتاژ خروجی را کنترل کرد. هرچه چرخه وظیفه کمتر باشد، ولتاژ خروجی نیز کمتر خواهد بود.
قطعات اصلی مانند سوئیچها، دیودها و سلفها
- سوئیچ (ترانزیستور یا ماسفت): این قطعه بهعنوان عنصر اصلی سوئیچینگ عمل میکند و وظیفه قطع و وصل جریان را بر عهده دارد. سوئیچ با باز و بسته شدن متناوب، انرژی را از منبع به سلف منتقل میکند.
- سلف: سلف یکی از اجزای کلیدی در مبدل باک است که انرژی الکتریکی را در زمان بسته بودن سوئیچ ذخیره کرده و در زمان باز بودن سوئیچ، انرژی ذخیرهشده را به بار منتقل میکند. این فرایند باعث ایجاد ولتاژ ثابت در خروجی میشود.
- دیود: دیود بهعنوان یک مسیر جایگزین برای جریان در هنگام باز بودن سوئیچ عمل میکند. این قطعه از برگشت جریان به سمت منبع تغذیه جلوگیری کرده و انرژی را به بار هدایت میکند.
- خازن: خازن در خروجی مبدل باک قرار میگیرد تا ولتاژ خروجی را صاف و پایدار کند و از نوسانات و پالسهای ناخواسته جلوگیری کند.
این قطعات با همکاری همدیگر باعث میشوند که مبدل باک بتواند ولتاژ ورودی را به ولتاژ خروجی پایینتر و ثابت تبدیل کند و عملکرد بهینه و پایداری داشته باشد.
برای درک بهتر نحوه عملکرد و کاربرد کلید تبدیل در سیستمهای برق، مقاله کلید تبدیل را بخوانید
مزایای استفاده از مبدل باک
استفاده از مبدل باک در سیستمهای الکترونیکی و منابع تغذیه سوئیچینگ دارای مزایای متعددی است که در ادامه به دو مورد از مهمترین آنها اشاره میشود:
بهرهوری بالا
یکی از بزرگترین مزایای مبدل باک، بهرهوری بالای آن است. به دلیل استفاده از سوئیچهای الکترونیکی با تلفات کم و بهرهگیری از قطعاتی مانند سلف که انرژی را ذخیره و به بار منتقل میکنند، این مبدلها قادرند راندمان بالایی (معمولاً بالای 90%) داشته باشند. این راندمان بالا باعث کاهش اتلاف انرژی و بهبود عملکرد کلی سیستم میشود. به همین دلیل، مبدلهای باک در دستگاهها و کاربردهایی که مصرف بهینه انرژی اهمیت دارد، بهطور گسترده مورد استفاده قرار میگیرند.
پایداری و تنظیم ولتاژ مناسب
مبدل باک توانایی ارائه ولتاژ خروجی پایدار و قابل تنظیم را دارد. این ویژگی باعث میشود تا در شرایط مختلف مانند تغییرات ولتاژ ورودی یا نوسانات بار، ولتاژ خروجی ثابت باقی بماند. پایداری ولتاژ برای عملکرد بهینه تجهیزات الکترونیکی و جلوگیری از آسیبهای احتمالی ناشی از تغییرات ناگهانی ولتاژ بسیار مهم است. مبدل باک با استفاده از کنترل دقیق چرخه وظیفه، میتواند ولتاژ خروجی را با دقت تنظیم کرده و به نیازهای مختلف مصرفکننده پاسخ دهد.
این مزایا باعث شدهاند که مبدلهای باک در بسیاری از کاربردهای صنعتی، تجاری و خانگی به عنوان یک گزینه قابل اعتماد و موثر شناخته شوند.
چالشها و مشکلات رایج در مبدل های باک
هرچند مبدلهای باک مزایای بسیاری دارند، اما در برخی موارد با چالشها و مشکلاتی نیز همراه هستند. در ادامه به دو مورد از مشکلات رایج در مبدلهای باک و راهحلهای آنها اشاره میشود:
- نویز و تداخل الکترومغناطیسی (EMI)
- مشکلات حرارتی و راهحلهای خنکسازی
با توجه به این چالشها، طراحی و اجرای مناسب میتواند به کاهش مشکلات و بهبود عملکرد مبدلهای باک کمک کند و در نهایت سیستمی پایدارتر و کارآمدتر ارائه دهد.
جمع بندی
در این مقاله با مبدل باک، یکی از پرکاربردترین انواع مبدل های DC به DC آشنا شدیم و به بررسی عملکرد، مزایا و چالشهای آن پرداختیم. مبدل باک به دلیل بهرهوری بالا، پایداری و قابلیت تنظیم ولتاژ، گزینهای ایدهآل برای کاربردهای مختلف در صنایع الکترونیکی و سیستمهای انرژی است. با این حال، مشکلاتی مانند نویز و تداخل الکترومغناطیسی و تولید گرما نیز از چالشهای معمول آن به شمار میروند که با استفاده از روشهای مناسب میتوان آنها را مدیریت کرد. در نهایت، آگاهی از عملکرد و ویژگیهای مبدل باک و در نظر گرفتن راهحلهای مناسب برای چالشهای آن، به طراحان و مهندسان کمک میکند تا سیستمهایی با کارایی و طول عمر بالا ایجاد کنند.
